Membuat kabel LAN tipe Straight menggunakan standar T568B

Cara Membuat kabel LAN tipe straight menggunakan standar T568B | Praktikum Komputer dan J…

Membuat kabel LAN tipe straight

Cara Membuat kabel LAN tipe straight menggunakan standar T568B | Praktikum Komputer dan Jaringan dasar

Membuat kabel LAN menggunakan kabel jenis UTP Cat5e atau Cat6 adalah bagian dari kompetensi Komputer dan Jaringan Dasar.

Ada 2 jenis Kompetensi membuat kabel LAN, yang pertama kabel Straight dan kedua kabel LAN Cross.

Namun sayang, karena kabel LAN tipe Cross sudah obselete (kuno), maka pembahasan lebih fokus ke pembuatan kabel LAN jenis Straight saja.


Kompetensi Dasar 4.16. Menginstalasi jaringan lokal (LAN)


Indikator pencapaian kompetensi

Alat dan bahan
  1. Kabel UTP secukupnya
  2. konektor RJ 45
  3. Tang crimping dan pengupas kulit kabel
  4. Lan tester

cara Membuat kabel LAN


Kajian teori dan Skenario singkat praktik Membuat kabel LAN

Sebagai teknisi jaringan, anda diminta untuk mengerjakan projek menginstalasi jaringan lokal LAN sehingga anda harus Membuat kabel LAN. Sebelumnya anda telah mengetahui beberapa teori dasar membuat kabel LAN

Untuk menyelesaikan permasalahan tersebut, anda harus menguasai teori maupun praktik membuat kabel LAN yang benar dan sesuai standar.

Apa itu Standar T568?

ANSI/TIA-568 adalah standar telekomunikasi yang di keluarkan oleh Telecommunications Industry Association (TIA).

ANSI/TIA-568 mendefinisikan standar sistem pengkabelan untuk gedung dan bangunan dimana penulisannya disingkat menjadi T568.

Didalam standar ini mencakup tipe kabel, pinout berdasarkan warna kabel, jarak, konektor, terminasi kabel,performa, dan cara menguji kabel tersebut.

Mungkin hal yang sering dibahas pada standar T568 ini adalah cara terminasi kabel ke konektor, atau pinout.

Standar ini menjelaskan bagaimana mengkoneksikan 8 kabel twisted-pair, seperti kabel Category 5E, ke 8P8C modular konektor (sering disebut RJ45).

Standar T568 mendefinikasi 2 alternatif pinout: T568A dan T568B.

Standar T568A , terminasi dari urutan warna

ANSI/TIA-568 merekomendasikan T568A pinout untuk struktur kabel horizontal (digelar mendatar). Kecepatan maksimum yang dapat dicapai oleh standar ini adalah 10Mbps (disebut 10Base/T Ethernet).

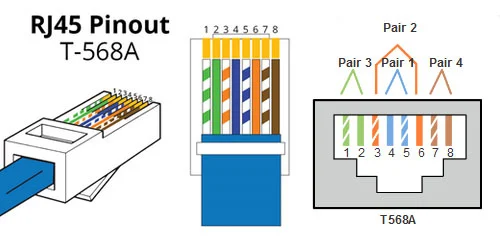

Pinout kabel LAN straight menggunakan standar T568A
Gambar 1. Pinout standard T568A


Standar T568B, terminasi dari urutan warna

T568B dirilis sebagai alternatif pinout yang lebih baik dari sebelumnya. Kecepatan maksimum yang dapat dicapai oleh standar ini adalah 100Mbps (disebut 100Base/T Ethernet).

Pinout kabel LAN straight menggunakan standar T568B
Gambar 2. Pinout standard T568B


Untuk mempermudah mengingat, biasanya warna kabel disingkat BOHCA yaitu Biru, Orange, Hijau dan Coklat.

Seperti terlihat pada gambar, singkatan BOHCA merujuk pada urutan Pair 1 (Biru), Pair 2 (Orange), Pair 3 (Hijau) dan Pair 4 (coklat)

Membuat kabel LAN tipe straight (lurus)

Kabel straight adalah kabel yang diterminasi ujung-ujungnya menggunakan konektor RJ-45 menggunakan standar yang sama (atau lurus).

Maksud dari kedua ujung kabel menggunakan standar yang sama adalah kedua ujung menggunakan standar T568A semua atau T568B semua.

Dengan mengetahui standar yang akan digunakan dalam terminasi pembuatan konektor, teknisi tidak perlu bingung lagi dalam menentukan urutan warna.

Untuk membuat kabel LAN tipe cross, teknisi cukup membuat kabel diujung A dengan standar T568A dan ujung B dengan standar T568B. Enakkan, gak usah bingung lagi...

Dalam kegiatan praktik ini, anda akan membuat kabel LAN tipe straigt menggunakan standar T568B.

skema warna Membuat kabel LAN straight menggunakan standar T568B
Gambar 3. Terminasi konektor untuk mendapatkan kabel straight T568B


Penggunaan kabel straight adalah untuk menghubungkan perangkat jaringan yang berbeda. Contoh: dari komputer ke switch atau dari switch ke router

Pengetahuan alat dan bahan membuat kabel LAN

Tang Crimping

Tang crimping adalah alat untuk menjepit (crimp) konektor RJ-45 dengan kabel UTP. Tang crimping secara umum cara penggunaannya sama saja. Ada sedikit perbedaan tang crimping berdasarkan tipe kabel yaitu Cat 5E dan Cat 6

Konektor RJ-45

Konektor RJ-45 adalah sebuah peripheral yang kita pasang pada ujung kabel UTP dengan tujuan agar kabel dapat terpasang pada port LAN. Pada konektor RJ-45 ada kontak tembaga sebagai penghubung arus dan data di peralatan jaringan.

Kabel UTP

Kabel UTP kita gunakan untuk menghubungkan antar peralatan jaringan sehingga dapat berkomunikasi. Didalam kabel UTP terdapat 4 pair (pasang) kabel dengan warna yang telah dibuat standar.

LAN tester / Cable Tester

LAN tester atau Cable Tester adalah alat untuk menguji hasil krimping konektor RJ-45 dengan kabel UTP. Caranya cukup sederhana, yaitu menghubungkan bagian RX dan TX menggunakan kabel UTP. Kabel yang terkrimping dengan baik akan menyalurkan sinyal ke indikator sesuai urutan tipe kabel.



Langkah membuat kabel LAN tipe straight menggunakan standar T568B

1. Siapkan alat dan bahan

Setelah semua alat dan bahan siap,lakukan prosedur dibawah ini

2. Mulai mengupas kabel UTP

Kupas kabel UTP dengan pengupas jaket kabel UTP sepanjang 2,5cm (1 inchi)

mengupas kabel
Kupas kabel


Buka lilitan kabel berdasarkan pair-nya, hal ini untuk memudahkan pengurutan kabel nantinya

Merenggangkan kabel LAN
Renggangkan isi kabel berdasarkan warna


3. Susunan urutan warna kabel LAN

Susun urutan kabel LAN berdasarkan standar T568B seperti gambar dibawah ini

Urutan warna standar T568B kabel LAN
Urutan warna T568B


Potong hingga lurus menggunakan cutter yang ada di tang crimping.

Usahakan panjang kabel setelah dipotong berkisar 1,5cm

Membuat kabel LAN straight menggunakan standar T568B
Potong rata


4. Melakukan krimping kabel UTP

Gunakan tang crimping.

Masukan dan dorong kabel UTP yang sudah terpotong rata kedalam konektor RJ-45.

Perhatikan gambar posisi RJ-45 jangan sampai salah. Usahakan jaket (kulit) kabel UTP dapat masuk kedalam konektor RJ-45

Melakukan krimping
Lakukan krimping dengan benar


Krimping standar T568B
Krimping yang tidak belum benar


Setelah yakin, masukan konektor RJ-45 ke dalam tang crimping. Lakukan crimping dengan kuat dan yakin.

Konektor RJ 45 standar T568B
Terminasi konektor RJ45 dengan kuat


Lakukan terminasi ujung satunya dengan langkah yang sama

Pengujian hasil krimping kabel LAN

Setelah semua selesai, uji coba hasil pembuatan kabel LAN straight menggunakan LAN Tester

Hasil crimping untuk kabel LAN straight adalah ketika saat diuji menggunakan LAN Tester, maka lampu diujung A dan lampu di ujung B akan berkedip bersamaan dengan urutan yang sama pula

pengujian pembuatan kabel LAN menggunakan LAN tester
Lakukan pengujian



Tugas dan soal praktikum
  1. Buatlah video dan foto saat proses Membuat kabel LAN straight menggunakan standar T568B,kemudian upload foto ke Instagram dan Facebook. Untuk video upload ke channel youtube kalian masing-masing
  2. Tag akun @rudysetiawanst(instagram) dan rudysetiawansst(facebook)
  3. Selamat bekerja
