Praktikum simulasi VLAN menggunakan Cisco Packet Tracer

Praktik Administrasi Infrastruktur Jaringan: simulasi VLAN menggunakan Cisco Packet Tracer

VLAN adalah Virtual LAN yaitu sebuah segmentasi jaringan LAN yang dibuat secara virtual. Pengertian Vlan lainnya adalah memecah broadcast domain dan mengisolasinya pada layer 2 (datalink).

Vlan sendiri menggunakan protocol IEEE 802.1q/Dot1q. Standar ini mendukung LAN virtual (VLAN) pada jaringan Ethernet IEEE 802.3.


Kompetensi Dasar 4.1. mengkonfigurasi VLAN

Indikator

  1. Mengkonfigurasi vlan pada router dan switch cisco berdasarkan contoh

Tujuan belajar

Melalui berbagai praktik,diskusi,tanya jawab,menggali informasi,mengerjakan contoh soal anda dapat:
  1. Mengkonfigurasi vlan pada router dan switch cisco berdasarkan contoh dengan benar

Alat, bahan dan prasyarat

Alat

  1. Komputer

Bahan

  1. Packet tracer siswa

Prasyarat

Anda telah memiliki kompetensi :
  1. KD 4.12 Komputer dan jaringan dasar: Mengkonfigurasi pengalamatan IP pada jaringan komputer


Skenario singkat praktiktum Administrasi infrastruktur jaringan

Sebagai technical support disebuah perusahaan startup, kalian diminta untuk mengkonfigurasi jaringan menggunakan VLAN agar komputer resepsionis dan manajer tidak dalam 1 segmen jaringan namun tetap efektif dan aman.

Komputer resepsionis dan manajer tidak dapat saling berkomunikasi meski berada pada 1 switch

Untuk menyelesaikan permasalahan tersebut, anda harus menguasai dan memahami tentang Vlan.

Sebelum penerapan pada jaringan yang sesungguhnya, anda akan melakukan simulasi terlebih dahulu menggunakan packet tracer.


Kapan butuh Vlan?

Ketika beban jaringan LAN besar, maka beban broadcast domain juga semakin besar. Efeknya adalah kemampuan respon jaringan semakin menurun karena traffic broadcast menjadi beban keseluruhan jaringan anda.

Contoh, ketika anda mendefinisikan sebuah jaringan 192.168.1.0/24 dengan prefix /24 dimana artinya broadcast domain harus menghandle 254 client (device). Dalam beberapa kasus, jika 254 client ini berjalan bersamaan serentak, traffic masih lancar, namun ada juga yang mulai lambat.

Solusi termudahnya adalah membuat Subnetting pada jaringan tersebut. Meski itu tidak menyelesaikan masalah, hanya meminimalisir beban jaringan dengan memecah jaringan tersebut menjadi beberapa bagian.

Umumnya, subnetting dibuat (create) menggunakan router dengan port yang sangat minim. Ini menjadi masalah...

Vlan adalah solusi kekurangan port pada perangkat router, dengan cara mengcreate subnet-subnet ke dalam sebuah ID tertentu.

Vlan sendiri dapat di create hanya menggunakan Switch manageable tanpa router. Hal ini biasanya dilakukan di kantor yang benar-benar privacy komputernya terjamin

Dengan hanya menggunakan 1 port saja, anda dapat mendefinisikan jaringan dengan segment yang berbeda seolah-olah menggunakan banyak port.


Gambar kerja

Praktikum simulasi VLAN menggunakan Cisco Packet Tracer
Gambar 1. Topologi dan gambar kerja implementasi jaringan


Kita akan mengkonfigurasi Vlan dasar dengan hanya menggunakan 1 switch cisco. Ketika vlan diaktifkan, maka member port yang tergabung di dalam vlan hanya dapat diakses oleh member itu sendiri, sehingga vlan 10 dan 20 akan berdiri sendiri meski didalam 1 switch.

Praktikum simulasi VLAN menggunakan Cisco Packet Tracer
Gambar 2. Gambaran tentang vlan dan member port



Persiapan Konfigurasi VLAN

1. Konfigurasi switch

  • Menarik kabel jenis straigh dari port Fa0/10 ke laptop Mira
  • Menarik kabel jenis straigh dari port Fa0/11 ke laptop Andi
  • Menarik kabel jenis straigh dari port Fa0/20 ke laptop Presdir
  • Menarik kabel jenis straigh dari port Fa0/21 ke laptop Manajer
  • Konfigurasi mengcreate vlan id 20 dengan nama manajer
  • Konfigurasi mengcreate vlan id 10 dengan nama resepsionis
  • Konfigurasi mengcreate vlan id 20 dengan nama manajer
  • Konfigurasi interface member vlan10 lewatkan sebagai access ke Fa0/10 dan Fa0/11 (lihat gambar 1)
  • Konfigurasi interface member vlan20 lewatkan sebagai access ke Fa0/20 dan Fa0/21 (lihat gambar 1)

Ada 2 cara Vlan dibuat, yaitu secara statis dan dinamis. Pada umumnya Vlan dibuat secara statis.

2. Konfigurasi pengalamatan IP Laptop resepsionis dan manajer

  • Konfigurasi Laptop resepsionis sesuai data
  • Konfigurasi Laptop manajer sengaja di kosongkan, isi sendiri sesuai network


Langkah kerja simulasi VLAN menggunakan Cisco Packet Tracer

1. Siapkan alat dan bahan

Siapkan alat dan bahan sesuai petunjuk. Pastikan komputer telah terpasang packet tracer. Jika belum mintalah aplikasi packet tracer kepada teknisi bengkel dan lakukan prosedur menginstasi software.

2. Buka program packet tracer

Untuk membuka packet tracer pada windows 10, bisa melalui Start -> Kemudian ketik Cisco packet tracer -> klik Open

3. Melakukan setup sesuai gambar kerja

Lakukan setup Switch dan Laptop sesuai gambar kerja atau topologi yang akan di kerjakan. Buat juga koneksi jaringan menggunakan kabel - kabel yang sesuai.

4. Mengkonfigurasi Switch

Klik simbol switch0-> klik tab CLI. Lalu, ketik perintah ini satu persatu. Setiap selesai mengetik perintah (command) akhiri dengan enter.

Praktikum simulasi VLAN menggunakan Cisco Packet Tracer
Gambar 3. Tab CLI untuk mengetik perintah konfigurasi switch


Switch>enable
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name Resepsionis
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name Manajer
Switch(config-vlan)#exit
Switch#show vlan


Switch#conf t
Switch(config)int fa0/10
Switch(config-if)switchport mode access
Switch(config-if)switchport acces vlan 10
Switch(config-if)int fa0/11
Switch(config-if)switchport mode access
Switch(config-if)switchport access vlan 10
Switch(config-if)int fa0/20
Switch(config-if)switchport mode access
Switch(config-if)switchport access vlan 20
Switch(config-if)int fa0/21
Switch(config-if)switchport mode access
Switch(config-if)switchport access vlan 20
Switch(config-if)end
Switch#write
Switch#show vlan

Praktikum simulasi VLAN menggunakan Cisco Packet Tracer
Gambar 4. Show vlan konfigurasi switch


Tips: pada umumnya switch command tidak harus semua diketik, contoh saat anda ketik perintah en, perintah panjangnya adalah enable.

Kemudian perintah conf t, perintah panjangnya adalah configure terminal. Perintah int fa0/0 maksudnya interface port ke 0. No shut maksudnya no shutdown.

Cara lainyanya adalah gunakan keyboard tab saat mengetik perintah. Tab akan mengerjakan auto completition command (menunjukan perintah secara otomatis)

5. Mengkonfigurasi PC dan Laptop

Pada prinsipnya, konfigurasi network pada PC dan laptop sama saja.

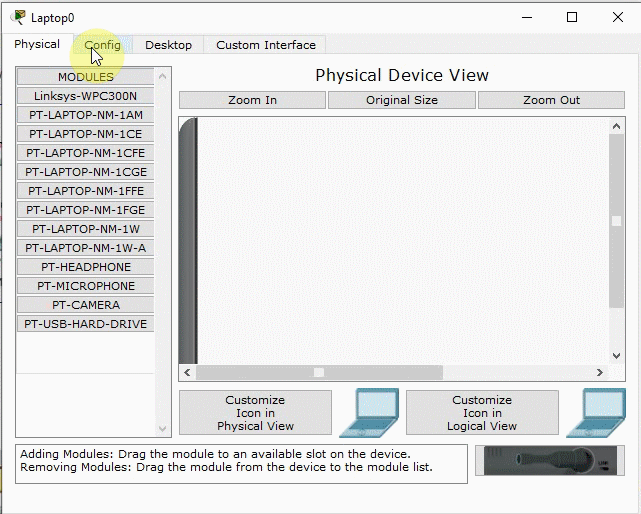

Klik simbol Laptop0-> klik tab config. Lalu, ketik diplay name : Mira. Kemudian klik tab desktop -> klik IP configuration -> isi IP address: 10.10.10.2 subnetmask:255.0.0.0 dan default gateway:10.10.10.1

Praktikum simulasi VLAN menggunakan Cisco Packet Tracer
Gambar 5. Melakukan konfigurasi IP pada laptop


Untuk komputer Andi, Presdir dan Manajer caranya sama saja. Cuma yang perlu diperhatikan adalah alamat IP yang sesuai topologi rancangan anda diatas.

5. Melakukan pengujian akses komputer menggunakan perintah ping

Lakukan pengujian dengan cara ping.
  • ping dari komputer Mira ke Andi. Lakukan sebaliknya
  • ping dari komputer presdir ke manajer. Lakukan sebaliknya
  • ping dari komputer presdir ke Andi. Lakukan sebaliknya
  • ping dari komputer presdir ke Mira. Lakukan sebaliknya


Tugas Praktik simulasi VLAN 1 switch pada Cisco Packet Tracer

  1. Kerjakan praktikum diatas dengan seksama dan teliti
  2. Buatlah laporan praktikum untuk kegiatan Praktikum VLAN 1 switch dengan Cisco Packet Tracer Video Youtube

    Prosedur pengiriman tugas praktik

    1. Simpan tugas-tugas dengan format penamaan : nama_kelas_nama_tugas (contoh: rudy_XTKJ_praktik membuat program Hello world di python)
    2. Kumpulkan hasil pekerjaan melalui ketua kelas ATAU kirim ke email bapak dengan CONTOH: SUBJEK: Tugas membuat flowchart
    3. Selamat bekerja
