Komputer dan Jaringan Dasar - Topologi Jaringan adalah pengaturan di mana sistem komputer atau perangkat jaringan terhubung satu sama lain. Topologi dapat mendefinisikan aspek fisik dan logis dari jaringan.

Dalam merancang topologi jaringan, biasanya akan timbul biaya-biaya yang harus dikeluarkan. Biaya ini disebut Rencana Anggaran Biaya.


*****



Topik: Merancang topologi jaringan


Kompetensi Dasar

KD 4.15. Membuat disain jaringan lokal

Indikator

Anda akan belajar tentang:
  1. Cara membuat disain jaringan lokal menggunakan microsoft visio

Tujuan akhir

Setelah mempelajari cara menginstall eve-ng, anda dapat:
  1. membuat disain jaringan lokal menggunakan microsoft visio dengan benar

Alat, bahan dan prasyarat

Alat

  1. Komputer dengan fitur Intel VT-x/EPT atau minimal prosesor i3,
  2. RAM minimal 4Gb,
  3. Sistem operasi Windows 7 64bit,windows 10 64bit, mendukung microsoft office dan visio

Bahan

  1. Modul latihan menggunakan microsoft visio

Prasyarat

Anda telah memiliki kompetensi : Simulasi dan Komunikasi Digital
  1. KD 4.3 Menyusun kembali format dokumen pengolah kata
  2. KD 4.4 Mengoperasikan perangkat lunak pengolah angka
  3. KD 4.5 Membuat slide untuk presentasi

Anda telah memiliki kompetensi : Komputer dan Jaringan Dasar
  1. KD 4.7 Menginstalasi software aplikasi

Skenario singkat

Sebagai teknisi jaringan komputer anda di minta merancang sebuah topologi jaringan komputer secara konseptual dan topologi secara fisikal lengkap dengan rancangan biayanya.

Pengertian Topologi jaringan

Topologi jaringan komputer adalah aturan atau cara untuk menghubungkan komputer yang satu dengan komputer yang lain beserta berbagai alat pendukung sehingga membentuk jaringan komunikasi.

Topologi jaringan komputer definisi lainya adalah sebagai gambaran pola hubungan antara komponen jaringan, yang meliputi Komputer Server, Komputer Workstation (klien), Router,Switch, dan pengkabelannya.

2 jenis Topologi jaringan

Pada jaringan komputer terdapat 2 macam topologi, yaitu:
  1. Topologi Logik dan
  2. Topologi Fisik

Topologi Logik
Topologi Logic adalah gambaran secara logika cara komputer dan perangkat lainnya yang terhubung dalam jaringan dalam mengalirkan data informasi.

Topologi logik yang paling sering dipakai adalah FDDI dan Ethernet.

FDDI ( Fiber Distributed-Data Interface ) FDDI merupakan standar komunikasi data dengan menggunakan fiber optic yang panjangnya sampai dengan 200 km.

Ethernet merupakan standar perkabelan dan pemrosesan sinyal untuk data jaringan komputer.

Topologi Fisik
Topologi Fisik yaitu cara bagaimana susunan dari kabel, komputer dan lokasi dari semua komponen-komponen jaringan komputer.

Topologi fisik yang paling sering dipakai adalah Star dan Tree / Hierarchical.

Untuk praktikum kali ini, kita akan membuat topologi jaringan fisik dengan tipe topologi Star

Microsoft Visio

Microsoft Visio adalah sebuah program aplikasi komputer yang sering digunakan untuk membuat diagram, diagram alir, brainstorm, dan skema jaringan yang dirilis oleh Microsoft Corporation. Aplikasi ini menggunakan grafik vektor untuk membuat diagram-diagramnya

Rencana Anggaran Biaya

RAB merupakan penghitungan banyaknya biaya yang nantinya diperlukan untuk pembelian alat dan bahan bahkan upah pegawai, serta biaya-biaya lain yang berhubungan dengan pelaksanaan proyek, baik secara kasar/taksiran maupun secara teliti.

Merancang topologi jaringan tidak lepas dari merancang rencana anggaran biaya, sehingga kelak kalian dapat menentukan harga sebuah pekerjaan yang wajar.


Baca juga : Praktik membuat kabel LAN model Straight


Gambar kerja

Praktik merancang topologi jaringan beserta anggaran biayanya

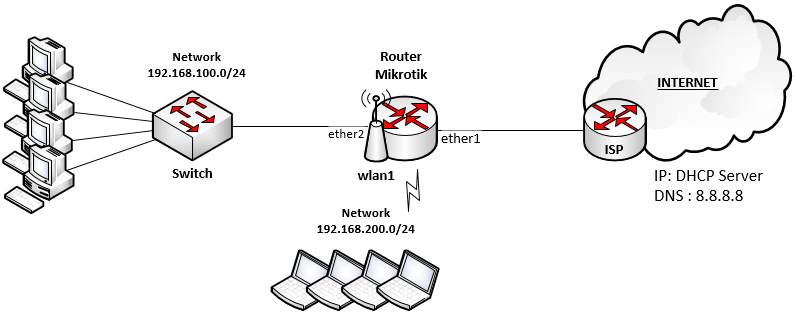

Gbr 1. Gambar kerja topologi jaringan menggunakan software visio


Langkah kerja : membuat topologi star menggunakan visio

1. Siapkan alat dan bahan

Pastikan alat dan bahan untuk merancang topologi jaringan telah tersedia

2. Buka aplikasi Visio

  • Klik Start -> pilih Network -> Klik network symbols (metric)
  • Klik more shape -> pilih Network -> Klik network locations (metric)
  • Klik more shape -> pilih Network -> Klik network and peripherals (metric)
Dari menu Start -> ketik Visio 2010 -> Klik Visio 2010


3. Siapkan shape yang diperlukan

  • Klik more shape -> pilih Network -> Klik network symbols (metric)
  • Klik more shape -> pilih Network -> Klik network locations (metric)
  • Klik more shape -> pilih Network -> Klik network and peripherals (metric)

4. Drag and drop shape Network symbols router dan switch

  • Klik network symbols (metric) -> Pilih Router -> klik dan seret ke area kerja -> lakukan 2 kali
  • Klik network symbols (metric) -> Pilih workgroup switch -> klik dan seret ke area kerja

5. Drag and drop shape Network locations building dan government building

Tujuan menambah gedung hanyalah pemanis saja, agar tampilan topologi lebih artistik dan enak dilihat
  • Klik network locations (metric) -> Pilih building -> klik dan seret ke area kerja
  • Klik network locations (metric) -> Pilih government building -> klik dan seret ke area kerja

Buatlah Term of Reference

ToR adalah informasi mengenai jaringan yang akan dibuat secara sederhana

bagaimana Praktik merancang topologi jaringan beserta anggaran biayanya
Buat term of reference (referensi)


Lakukan analisis denah ruangan rancangan pengkabelan

Denah gedung atau lokasi yang digunakan jaringan komputer dan tentukan titik perangkat akan diletakan

Buat rancangan pengkabelan horizontal

cara Praktik merancang topologi jaringan beserta anggaran biayanya
Buatlah rancangan denah kabel dan alat


Buat rencana anggaran biaya

RAB dibuat dengan detil seperti contoh. Untuk harga,silahkan kita survey di toko online maupun offline



Tugas Praktik

  1. Buatlah rancangan topologi jaringan komputer pada kantor atau lab kalian yang memiliki 20 komputer, 1 router mikrotik dan 1 switch 24 port
  2. Analisa denah bangunan, buat sketsa denah pengkabelan dan titik letak alat jaringan
  3. Buatlah Rencana anggaran biayanya
  4. Dokumentasikan dalam bentuk laporan yang ditulis pada Microsoft Word

Prosedur pengiriman tugas praktik

  1. Simpan dokumen dengan format penamaan : nama_kelas_nama_tugas (contoh: rudy_XTKJ_praktik membuat topologi)
  2. Kumpulkan hasil pekerjaan melalui ketua kelas ATAU Upload hasil tugasmu melalui link ini ==> upload tugas
  3. Alternatif lainnya adalah, upload video kalian ke Youtube, dan kirim linknya ke email saya di: rsetiawan@gmail.com
Selamat bekerja
