Jobsheet Mikrotik : konfigurasi gateway pada interface LAN dan WLAN (Hotspot)

Internet Gateway adalah "simpul" jaringan yang menghubungkan dua jaringan berbeda yang menggunakan protokol yang berbeda juga untuk berkomunikasi. Dalam istilah yang paling mendasar, Internet gateway adalah tempat data berhenti dalam perjalanan ke atau dari jaringan lain. Berkat gateway, kita dapat berkomunikasi dan mengirim data bolak-balik satu sama lain.

*****

Teori singkat

Gateway

Gateway adalah pintu gerbang (gateway) sebuah packet data yang akan dikirim ke network lain, oleh perangkat gateway.

Peralatan gateway umumnya berupa router, karena fungsi utama router adalah merouting paket. Fungsi lainya, menghubungkan 2 atau lebih jaringan yang berbeda segmen.

Kapan butuh gateway?

Gateway dibutuhkan kalau kamu mau kirim paket data pada komputer atau host yang tidak 1 network.

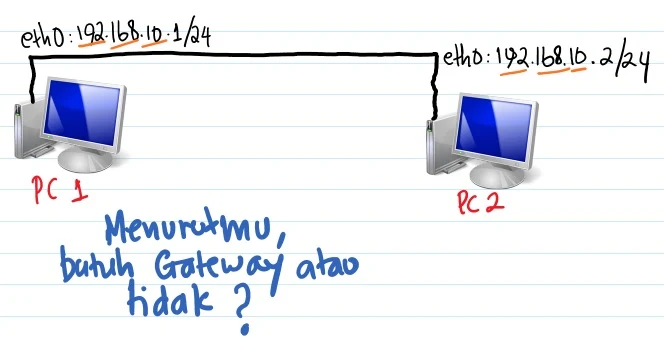

Coba perhatikan gambar 1 dibawah.

Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN (Hotspot) — Apakah topologi diatas butuh gateway?

Menurut kalian, koneksi jaringan diatas butuh gateway tidak? Ya betul, nggak butuh!

Gak butuh!
Karena koneksi kedua PC tersebut masih dalam 1 network (jaringan).

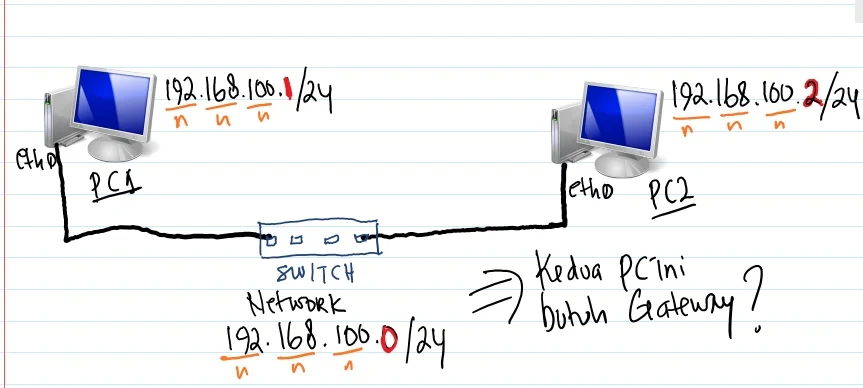

Coba perhatikan gambar dibawah.

Gateway internet mikrotik — Apakah topologi pada gambar ini membutuhkan gateway?

Sekarang gimana menurut kalian, koneksi jaringan diatas butuh gateway tidak? Ya betul, nggak butuh!

Info
SWITCH berfungsi meneruskan paket data, karenanya koneksi kedua PC tersebut masih dalam 1 network (jaringan) dan gak butuh GATEWAY

Jadi, kapan butuh gateway?

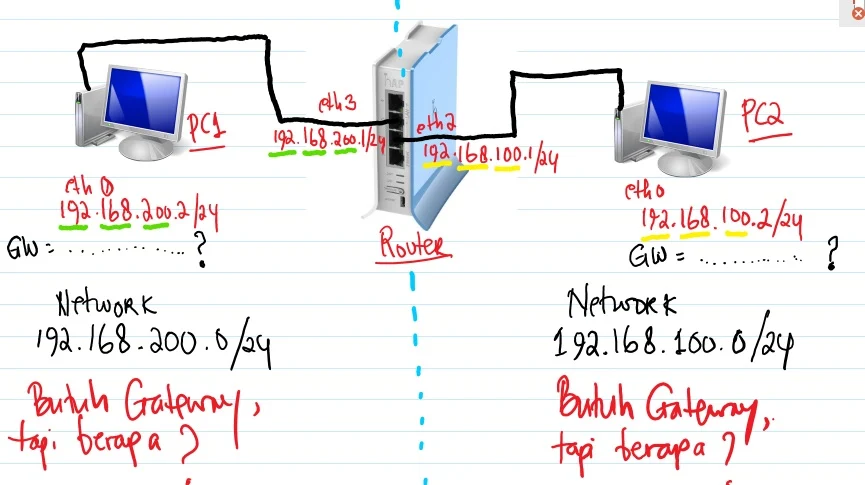

Coba perhatikan gambar dibawah.

Gateway internet — Apakah topologi ini membutuhkan gateway?

PC 1 dan PC 2 adalah 2 komputer yang disetting berbeda jaringan.

PC 1 di Network 192.168.200.0/24 dan PC 2 di Network 192.168.100.0/24.

Gateway PC 1
Untuk dapat mengirim paket data, misal melakukan PING ke PC 2, maka paket ICMP (ping) akan melewati interface eth3 pada router.

Interface eth3 pada router disetting dengan IP 192.168.200.1/24. Dari interface eth3, paket data akan dirouting (arahkan) ke interface eth2 router diteruskan ke PC 2.

Jadi GATEWAY dari PC 1 adalah 192.168.200.1

Gateway PC 2
PC 2 akan menerima paket data ICMP berupa Ping dari PC 1, dari interface eth2 pada router.

Interface eth2 pada router disetting dengan IP 192.168.100.1/24. Setelah diterima, PC 2 akan reply (menjawab) ke PC 1 melalui interface eth2, dilanjutkan akan dirouting (arahkan) ke interface eth3 pada router diteruskan ke PC 1.

Jadi GATEWAY dari PC 2 adalah 192.168.100.1

Konfigurasi Gateway internet mikrotik — Yes, topologi ini membutuhkan gateway gaes!

NAT (Network Address Translation)

Berbicara internet gateway, router selain merouting network-network yang berbeda agar dapat saling berkomunikasi, dia juga bertugas melakukan Tranlasi.

Salah satu tugas router adalah NAT (Network Address Translation), yaitu mengubah informasi IP header agar IP private dapat mengakses internet dengan IP Public.

Catatan:
Mudahnya, NAT mengubah alamat IP lokal (komputer lokal) yang banyak, menjadi 1 alamat IP publik

Indikator Pencapaian Kompetensi praktik konfigurasi Mikrotik sebagai gateway internet

Memperagakan langkah konfigurasi mikrotik sebagai gateway setelah demo
Melakukan konfigurasi mikrotik berdasarkan contoh kasus

Tujuan praktik konfigurasi Mikrotik sebagai gateway internet

Melalui kegiatan praktikum konfigurasi Mikrotik sebagai gateway internet, anda dapat:

Memperagakan langkah konfigurasi mikrotik sebagai gateway setelah demo dengan tepat
Melakukan konfigurasi mikrotik berdasarkan contoh kasus dengan teliti

Alat dan bahan

Komputer terpasang aplikasi Winbox (aplikasi winbox download disini)
Kabel UTP sudah terpasang konektor RJ-45 tipe straight (baca tutorial cara membuat kabel UTP jenis straight)
Mikrotik router RB-941
Over steker
Sumber internet dari ISP
Topologi jaringan beserta informasinya (baca tutorial cara membuat topologi)

Langkah kerja : konfigurasi Mikrotik sebagai internet gateway

Siapkan alat dan bahan

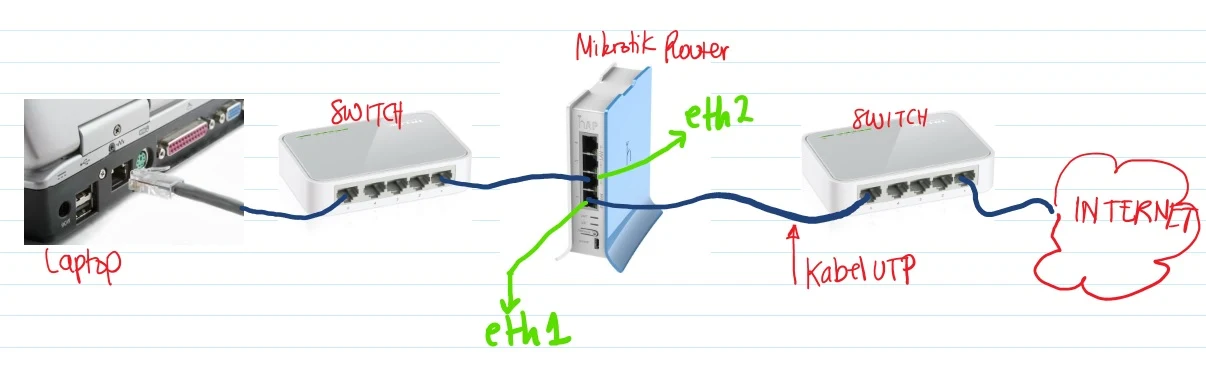

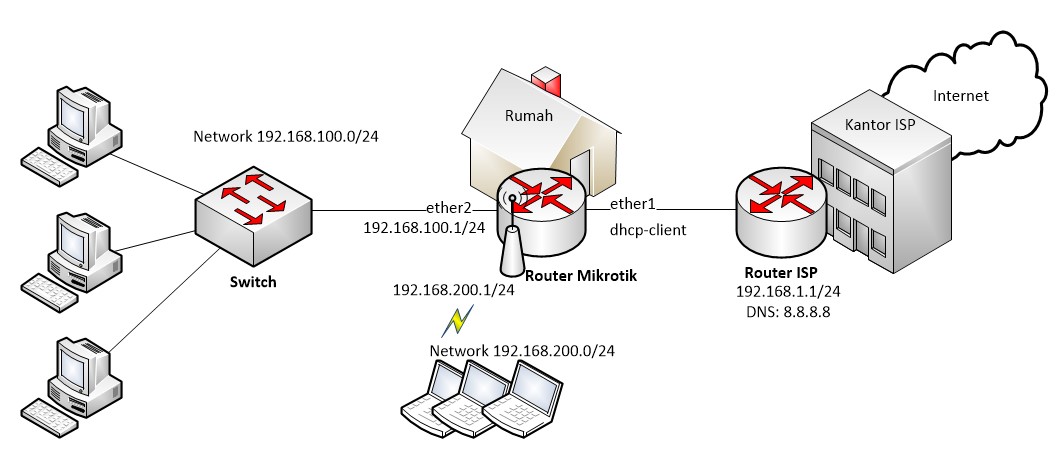

Atur Mikrotik sesuai gambar topologi fisik berikut ini

Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Seting Mikrotik menggunakan topologi ini

Siapkan data-data informasi apa saja yang akan kita konfigurasi

Praktik konfigurasi IP Mikrotik interface LAN dan WLAN — Data informasi konfigurasi yang akan dikerjakan

Gambar dibawah adalah konfigurasi fisik

Praktik konfigurasi Mikrotik internet gateway — Sambungan jaringan secara fisik

Nyalakan komputer

Konfigurasilah jaringan pada Komputer menjadi Obtain an IP address automatically (otomatis dapat IP)

Jaringan dasar Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Mengatur komputer agar mendapatkan IP otomatis

Buka control panel, klik Network and sharing center -> klik change adapter settings -> lalu ikuti langkahnya seperti gambar diatas.

Nyalakan Mikrotik

Lalu buka aplikasi Winbox Mikrotik pada komputer

Buka winbox (cari dimana anda menyimpannya) -> klik refresh -> jika muncul daftar mikrotik yang terdeteksi -> klik pada MAC address -> login sebagai admin password biarkan kosong -> klik connect

TKJ Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Login ke Mikrotik menggunakan Winbox

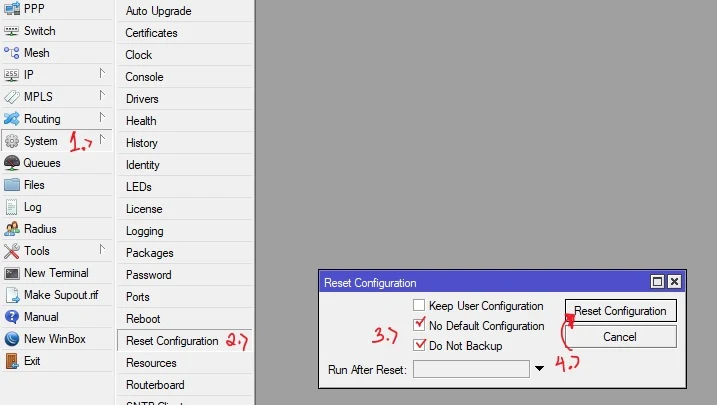

Reset Mikrotik

Reset seluruh konfigurasi Mikrotik default. Lakukan seperti gambar dibawah.

KKM Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Mereset konfigurasi mikrotik

Klik menu System -> klik reset configuration -> ceklit no default configuration dan do not backup -> klik tombol reset configuration -> tunggu beberapa saat, kemudian lakukan login ke winbox lagi (langkah nomor 7)

Jika kalian lebih menyukai menggunakan menu Terminal pada winbox, ini perintahnya:

system reset-configuration no-defaults=yes skip-backup=yes (enter)
Dangerous! Reset anyway? [y/N]: (ketik y)

Konfigurasi DHCP client Mikrotik

Setelah login kembali, baru kita Konfigurasi Mikrotik agar mendapat IP otomatis dari penyelenggara jasa internet (Internet Service Provider)

Modul Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Konfigurasi mikrotik dhcp-client

Klik menu IP -> dhcp-client -> klik add (tambah) -> pilih interface ether1, OK -> harus dapat IP dari ISP.

Selain menggunakan winbox, kalian juga dapat mengkonfigurasi mikrotik dengan instruksi command line seperti gambar diatas.

ip dhcp-client add interface=ether1 (enter)
ip dhcp-client print (enter) --> perhatikan nomor urutan rule
ip dhcp-client enable (enter)
numbers: 0 (ketik 0)

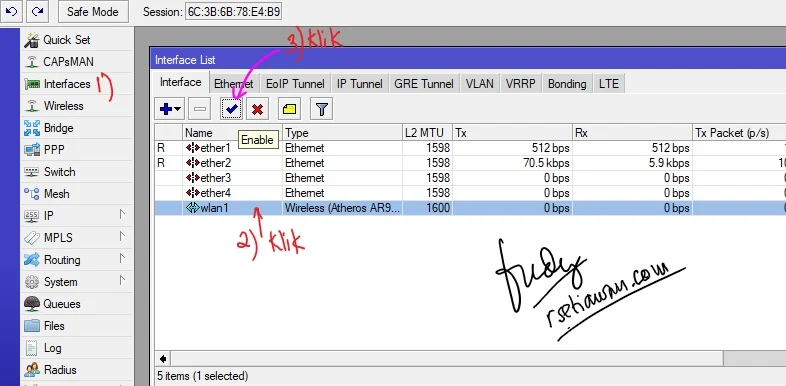

Mengaktifkan interface WLAN 1

RPP Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — KOnfigurasi mikrotik enable interface WLAN

Klik interface -> klik pada wlan1 -> klik enable

interface enable wlan1 (enter)

Mengaktifkan/enable interface WLAN

>
Mengaktifkan akses point pada interface wlan1

prosedur Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Konfigurasi interface WLAN lebih lanjut

Klik menu Wireless -> klik 2x interface wlan1 -> pilih tab Wireless -> pilih mode AP bridge -> beri nama SSID dengan namapeserta@proxy -> klik OK

interface wireless set mode=ap-bridge band=2ghz-b/g/n frequency=auto ssid=namapeserta@proxy (enter)
numbers: 0

Memasukan IP address pada interface LAN (ether2) dan WLAN1

Mengkonfigurasi IP address pada interface ether2 dan wlan1

Jobsheet Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Melakukan konfigurasi IP pada interface mikrotik

Klik menu IP -> Address -> klik Add (tambah) -> ketik address misal 192.168.100.1/24 -> pilih interfacenya -> klik OK

ip address add interface=ether2 address=192.168.100.1/24 (enter)
ip address add interface=wlan1 address=192.168.200.1/24 (enter)
ip address print (enter)

Aktifkan NAT

Mengkonfigurasi firewall NAT agar komputer host (client) dapat mengakses internet

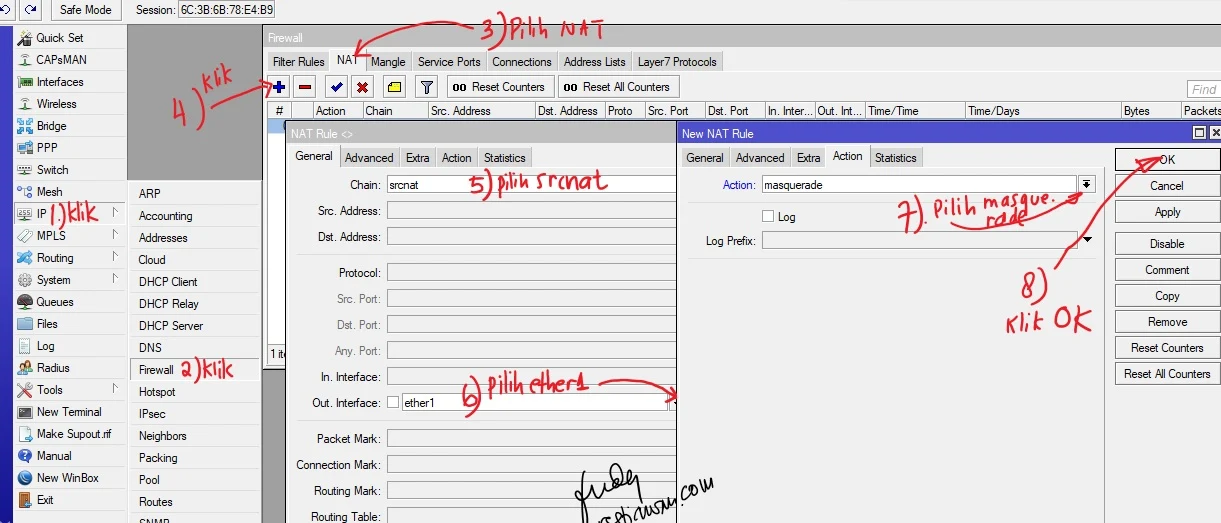

bagaimana Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Mengkonfigurasi firewall NAT

Klik menu IP -> klik pada Firewall-> klik NAT-> klik Add (+) -> pilih chain srcNAT-> out interfae ether1-> Action Masquerade

ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade

Menguji konfigurasi Mikrotik

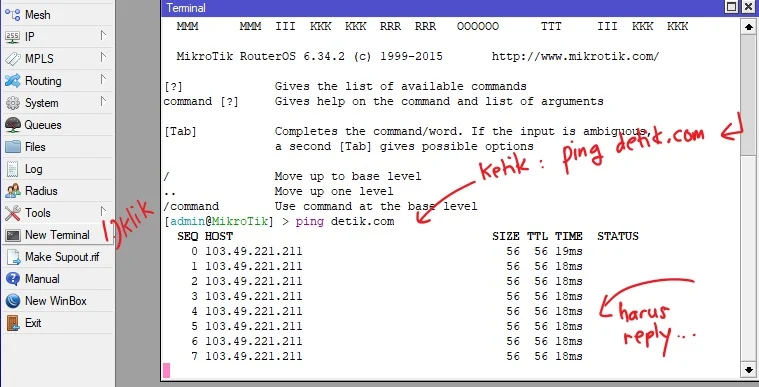

Menguji koneksi router ke internet

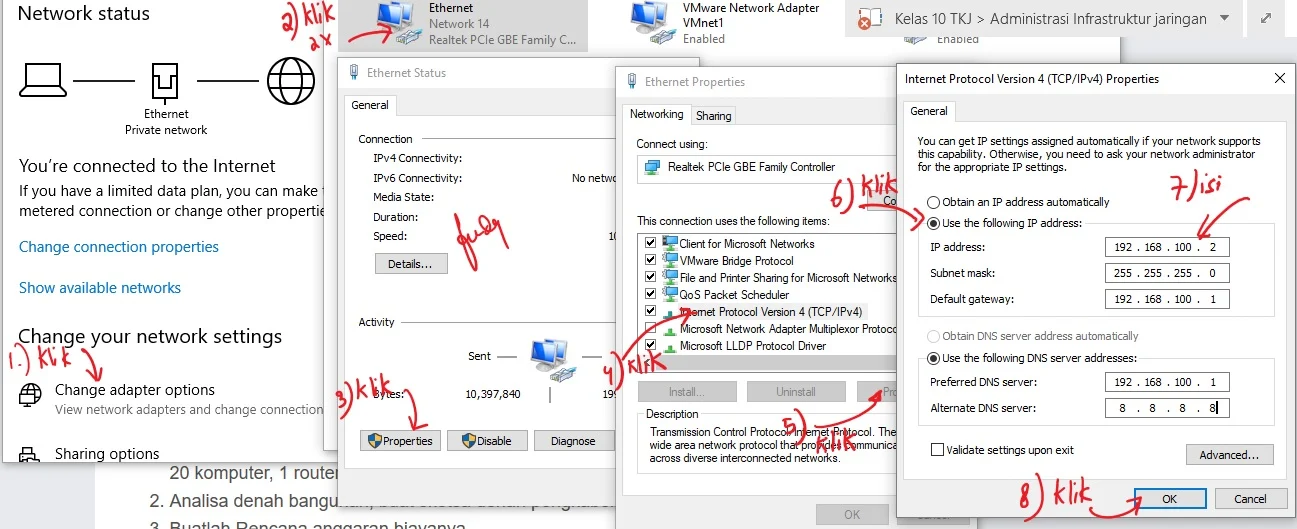

Konfigurasilah jaringan pada Komputer manually

langkah Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Konfigurasi IP address komputer 1 jaringan dengan ether2

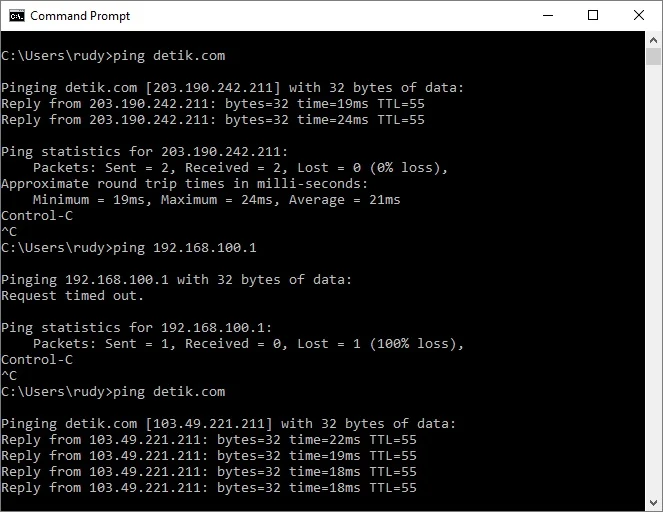

Menguji koneksi komputer client ke internet

cara Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN — Lakukan ping ke internet

Jika reply, selamat.....kamu udah bisa konfigurasi mikrotik sebagai internet gateway

Tugas Praktik

Ikutilah langkah langkah konfigurasi mikrotik sebagai internet gateway diatas
Dokumentasikan dalam bentuk laporan yang ditulis pada Microsoft Word, download formatnya dibawah

Unduh format laporan praktik

Unduh contoh format laporan praktikum SMK melalui tombol dibawah
Kerjakan dengan seksama

Download

Prosedur pengiriman tugas praktik

Simpan dokumen dengan format penamaan : nama_kelas_nama_tugas (contoh: rudy_XTKJ_praktik membuat topologi)
Kumpulkan hasil pekerjaan melalui ketua kelas ATAU Upload hasil tugasmu melalui tombol dibawah

Upload

Selamat bekerja
