Praktikum mengkonfigurasi DHCP server di router Mikrotik

Jobsheet: mengkonfigurasi DHCP server di router Mikrotik

Administrasi Sistem Jaringan - DHCP merupakan kependekan dari Dynamic Host Configuration Protocol adalah layanan yang secara otomatis memberikan IP Address ke komputer yang memintanya.

DHCP Server adalah komputer khusus yang memberikan layanan IP Address, sedangkan komputer atau perangkat yang meminta layanan DHCP disebut DHCP Client.




Kompetensi Dasar KD 4.2. mengkonfigurasi DHCP server

Indikator

  1. Memperagakan langkah konfigurasi Mikrotik sebagai DHCP server setelah demo
  2. Melakukan konfigurasi Mikrotik sebagai DHCP server berdasarkan contoh kasus

Tujuan belajar

Melalui berbagai diskusi,tanya jawab,menggali informasi,mengerjakan contoh soal anda dapat:
  1. Memperagakan langkah konfigurasi Mikrotik sebagai DHCP server setelah demo dengan tepat
  2. Melakukan konfigurasi Mikrotik sebagai DHCP server berdasarkan contoh kasus dengan teliti

Alat, bahan dan prasyarat

Alat dan bahan

  1. Komputer terpasang aplikasi Winbox (aplikasi winbox download disini)
  2. Kabel UTP sudah terpasang konektor RJ-45 tipe straight (baca tutorial cara membuat kabel UTP jenis straight)
  3. Mikrotik router RB-941
  4. Over steker
  5. Sumber internet dari ISP
  6. Topologi jaringan beserta informasinya (baca tutorial cara membuat topologi)

Prasyarat

Anda telah memiliki kompetensi :
  1. Kompetensi dasar 3.12 Menerapkan pengalamatan IP Komputer dan Jaringan dasar


Skenario singkat


Sebagai seorang technical support, anda diminta untuk merancang sebuah jaringan internet pada kantor dengan skala kecil menengah dengan kemampuan memberi alamat IP secara otomatis pada tiap PC atau laptop baik melalui kabel LAN atau jalur WI-FI.

Untuk menyelesaikan permasalahan tersebut, anda harus menguasai dasar-dasar topologi jaringan,pengetahuan tentang routing dan pengalamatan IP Address.

2 Tipe DHCP

DHCP ada dua tipe,yaitu:

DHCP Server

perangkat ini bertindak sebagai pelayan (server) bagi host/klien. Memberikan pinjaman IP address, netmask, gateway dan parameter lainnya.

DHCP client

perangkat ini bertindak sebagai peminjam sebuah IP address. Perangkat tersebut akan me-request IP address serta parameter lainnya kepada DHCP server.

DHCP Server

Dynamic Host Configuration Protocol (DHCP) merupakan service atau layanan yang diberikan perangkat jaringan khusus seperti router untuk mendistribusikan IP Address secara otomatis pada host dalam sebuah jaringan.

Catatan:
Cara kerjanya, DHCP Server akan memberikan response terhadap request yang dikirimkan oleh DHCP Client.



Selain IP Address, DHCP juga mendistribusikan informasi subnetmask, Default gateway, Konfigurasi DNS dan NTP Server serta info jaringan lainnya.

Kapan butuh DHCP server?

DHCP server dibutuhkan untuk jaringan yang sifatnya dinamis, banyak perangkat yang silih berganti, seperti ruang lab komputer, atau jaringan WI-FI (hotspot).

Selain itu, jika kalian merasa jaringan komputer mulai membesar, dan IP address tidak bisa dikelola dengan cara manual, anda butuh DHCP server!


Baca juga : Cara menginstall eve-ng, real time simulator jaringan




Gambar kerja mengkonfigurasi DHCP server di router Mikrotik


Praktik konfigurasi Mikrotik internet gateway pada interface LAN dan WLAN
Seting Mikrotik menggunakan topologi ini



Langkah kerja : mengkonfigurasi DHCP server di router Mikrotik


1. Siapkan alat dan bahan

Atur jaringan fisik seperti gambar kerja diatas. Siapkan data-data informasi apa saja yang akan kita konfigurasi

Praktik konfigurasi IP Mikrotik interface LAN dan WLAN
Data informasi konfigurasi yang akan dikerjakan


2. Syarat agar berhasil dalam praktik ini


3. Mengatur konfigurasi IP pada network interface komputer

Konfigurasilah jaringan pada Komputer menjadi Obtain an IP address automatically (otomatis dapat IP)

Praktik konfigurasi NTP client pada Mikrotik
Setting pengalamatan IP komputer klien menggunakan DHCP


4. Mendeteksi hardware Mikrotik dengan winbox

Hidupkan Mikrotik, Lalu buka aplikasi Winbox Mikrotik pada komputer. Pastikan winbox mendeteksi hardware mikrotik

Praktik konfigurasi NTP client pada Mikrotik
Login ke mikrotik melalui winbox


5. Konfigurasi Mikrotik sebagai DHCP Server pada interface ether2

Konfigurasi Mikrotik sebagai DHCP Server pada interface ether2. Masuk ke menu terminal pada mikrotik, kemudian ketik perintah konfigurasi sesuai contoh.

ip dhcp-server setup (enter)
Select interface to run DHCP server on dhcp server interface: ether2
Select network for DHCP addresses dhcp address space: 192.168.100.0/24
Select gateway for given network gateway for dhcp network: 192.168.100.1
Select pool of ip addresses given out by DHCP server addresses to give out: 192.168.100.2-192.168.100.100
Select DNS servers dns servers: 118.98.44.100,118.98.44.10
Select lease time lease time: 10m

6. Konfigurasi Mikrotik sebagai DHCP Server pada interface wlan1

Konfigurasi Mikrotik sebagai DHCP Server pada interface wlan1. Masuk ke menu terminal pada mikrotik, kemudian ketik perintah konfigurasi sesuai contoh.

ip dhcp-server setup (enter)
Select interface to run DHCP server on dhcp server interface: wlan1
Select network for DHCP addresses dhcp address space: 192.168.200.0/24
Select gateway for given network gateway for dhcp network: 192.168.200.1
Select pool of ip addresses given out by DHCP server addresses to give out: 192.168.200.2-192.168.200.100
Select DNS servers dns servers: 118.98.44.100,118.98.44.10
Select lease time lease time: 10m

7. Lakukan pengujian konfigurasi DHCP Client jalur LAN

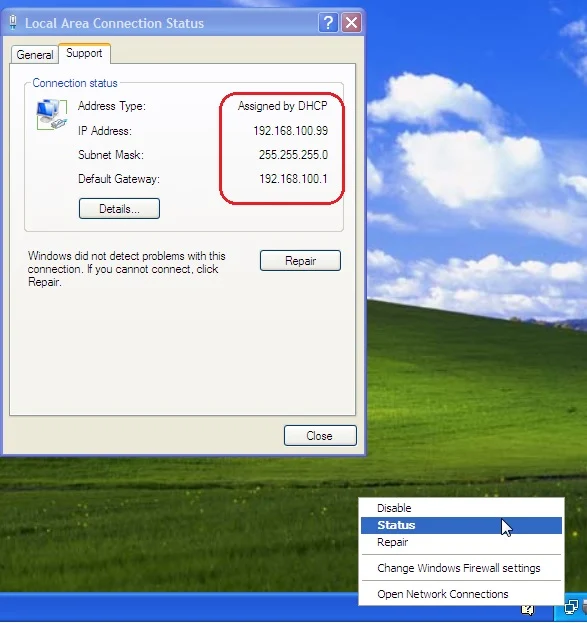

Cek apakah komputer client yang menggunakan jalur ether2 sudah mendapatkan IP secara otomatis?

modul Praktik konfigurasi Mikrotik sebagai DHCP server


Oke, sekarang Status jaringan pada komputer client sudah mendapat IP address otomatis.

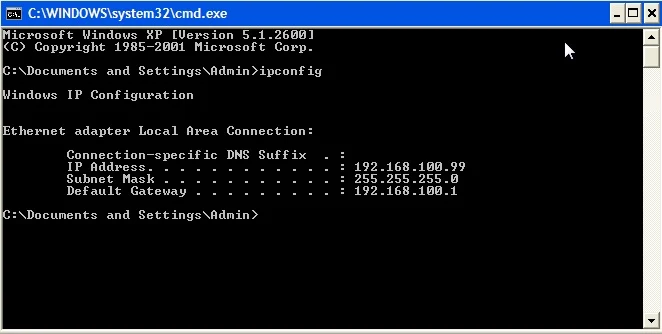

Untuk mengecek apakah komputer client sudah mendapat ip address dari dhcp server adalah membuka command prompt dan ketik: ifconfig enter

jobsheet Praktik konfigurasi Mikrotik sebagai DHCP server


Menguji koneksi komputer client ke internet dengan ping ke detik.com

alat dan bahan Praktik konfigurasi Mikrotik sebagai DHCP server


Jika reply, selamat.....kamu udah bisa konfigurasi mikrotik sebagai dhcp server

8. Lakukan pengujian konfigurasi DHCP Client jalur WLAN (hotspot)

Cek apakah komputer client yang menggunakan jalur Hotspot sudah mendapatkan IP secara otomatis? Lakukan seperti langkah 7.



Tugas Praktik

  1. Kerjakan praktikum diatas dengan seksama dan teliti
  2. Buatlah laporan praktikum untuk kegiatan mengkonfigurasi DHCP server di router Mikrotik

Prosedur pengiriman tugas praktik

  1. Simpan tugas-tugas dengan format penamaan : nama_kelas_nama_tugas (contoh: rudy_XTKJ_praktik membuat flowchart mencari luar lingkaran)
  2. Kumpulkan hasil pekerjaan melalui ketua kelas ATAU kirim ke email bapak dengan SUBJEK contoh: Tugas membuat flowchart

Selamat bekerja
