Jobsheet: Menginstall EVE-ng,simulator jaringan real time

Administrasi Sistem Jaringan - EVE-NG adalah simulator jaringan tanpa klien yang menyediakan antarmuka pengguna melalui browser. Berbeda dengan GNS3 dimana GNS3 adalah aplikasi murni berbasis GUI. Untuk kemudahan, GNS3 unggul. Tapi untuk performas, EVE-Ng lebih makyuss!

Pengguna dapat membuat node jaringan dari default template, menghubungkannya, dan mengkonfigurasinya untuk mendukung hampir semua skenario jaringan.

Karena berjalan dalam mesin virtual, EVE-NG dapat dipasang pada sistem operasi manapun seperti Windows, Linux, atau Mac OS.



Kompetensi Dasar KD 4.15. mendesain jaringan Lokal

Indikator

  1. Menginstall EVE-ng simulator jaringan pada vm ware
  2. Menginstall Ubuntu OS pada mesin EVE-ng

Tujuan belajar

Melalui berbagai diskusi,tanya jawab,menggali informasi,mengerjakan contoh soal anda dapat:
  1. Menginstall EVE-ng simulator jaringan pada vm ware dengan benar
  2. Menginstall Ubuntu OS pada mesin EVE-ng sesuai prosedur

Alat, bahan dan prasyarat

Alat dan bahan

  1. Komputer dengan fitur Intel VT-x/EPT atau minimal prosesor i3,
  2. RAM minimal 4Gb,
  3. Sistem operasi Windows 7 64bit,windows 10 64bit, Ubuntu 64bit atau Debian 64bit
  4. Sistem operasi Ubuntu atau Debian dalam bentuk ISO file untuk host (disediakan dalam bentuk DVD atau unduh disini [donwload])
  5. Aplikasi vmware player versi 10 keatas -> unduh disini [download]
  6. Eve-NG file OVA -> unduh disini [download]
  7. Eve -NG windows integration pack -> unduh disini [download]

Prasyarat

Anda telah memiliki kompetensi :
  1. KD 4.1. Menginstalasi sistem operasi jaringan KJD
  2. KD 4.4. mengatur setting BIOS,
  3. KD 4.5. menginstall sistem operasi,
  4. KD 4.6. menginstall driver,
  5. KD 4.7. menginstall software,


Skenario singkat

Sebagai teknisi jaringan, anda diminta untuk merancang sebuah sistem jaringan yang terdiri dari router, server dan client. Untuk mensimulasikan kondisi yang benar-benar real, anda butuh sebuah mesin virtual.

EVE-ng dan GNS3 adalah salah satu mesin virtual yang mampu mensimulasikan jaringan secara real.

Untuk menyelesaikan permasalahan tersebut, anda harus menguasai dasar-dasar topologi jaringan,pengetahuan tentang routing dan pengalamatan IP Address.

EVE-NG

EVE-NG adalah perangkat lunak simulator jaringan multivendor. EVE-NG dapat dijalankan dalam lingkungan yang sepenuhnya terisolasi (hanya lokal dan virtual).

Linux

Linux merupakan Operating System yang banyak digunakan pada jaringan komputer server. Linux sendiri berlisensi GNU (gratis) dan opensource sehingga anda tak perlu khawatir tentang harga OS dan sekaligus dapat mengoprek kode sumber (istilah penggiat linux) sesuai dengan kebutuhan.

Pertama kali dibuat oleh mahasiswa dari Universitas Helsinki yaitu Linus Torvalds. Maskot dari OS Linux dibuat oleh Larry Ewing pada tahun 1996. Disebut Tux pertama kali oleh James Hughes yang diambil dari kata Trovalds Unix. Trovalds memilih linux sebagai logo hingga sekarang.

Ubuntu

Ubuntu adalah kata kuno Afrika yang berarti 'kemanusiaan bagi orang lain'. Sering digambarkan sebagai mengingatkan kita bahwa "Unite, atau persatuan". Ubuntu adalah turunan dari Linux Debian.

Ubuntu didirikan pada tahun 2004, tetapi itu terfragmentasi menjadi edisi komunitas,sehingga sulit digunakan untuk komputasi dan keperluan sehari hari. Saat itulah Mark Shuttleworth mengumpulkan tim kecil pengembang Debian yang bersama-sama mendirikan Canonical dan mulai membuat desktop Linux yang mudah digunakan bernama Ubuntu.

VMWare Workstation Player

VMware Workstation Player adalah utilitas yang ideal untuk menjalankan mesin virtual tunggal pada PC Windows atau Linux. Salah satu tujuan VMWare Workstation dibuat adalah untuk pembelajaran dan pelatihan sistem operasi.

Dalam pembelajaran kali ini, kita akan memanfaatkan EVE-NG untuk simulasi berbagai skenario jaringan. Lets go!


Baca juga: Cara mengkonfigurasi DHCP Server di Mikrotik



Langkah kerja : Menginstall EVE-ng,simulator jaringan real time


1. Persiapan instalasi vmware

Siapkan alat dan bahan. Mintalah bantuan juru bengkel untuk tertib administrasi. Unduh atau copy file vmware player ke komputer masing-masing. Kemudian lakukan instalasi vmware player pada komputer tersebut. Klik Next hingga Finish.

Menginstall EVE-ng
Gambar 1. Instalasi vmware player. Klik next hingga selesai


2. Instalasi software eve-ng integration pack

Unduh atau copy file Eve-NG integration pack dan install Eve-NG integration pack. Klik next saja.

Menginstall EVE-ng

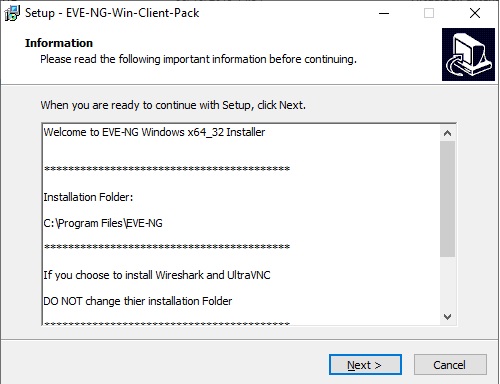

Gambar 2. Instalasi eve-ng client pack. Lakukan semua instalasi aplikasi hingga selesai


Klik Next hingga Finish. Pada saat proses instalasi, ada beberapa software seperti UltraVNC dan wireshark yang akan ikut terinstall. Lakukan saja seperti biasa, next hingga finish.

3. Mengunduh file OVA eve-ng

Unduh atau copy file Eve-N.ova. Klik 2 x file ova tersebut, maka vmware akan membuka untuk memulai proses instalasi eve-ng.

Gambar 3. Proses import OVA file yang berisi sistem eve-ng


Klik import hingga selesai.


Tugas Praktik

  1. Kerjakan praktikum diatas dengan seksama dan teliti
  2. Buatlah laporan praktikum untuk kegiatan Menginstall EVE-ng,simulator jaringan real time

Prosedur pengiriman tugas praktik

  1. Simpan tugas-tugas dengan format penamaan : nama_kelas_nama_tugas (contoh: rudy_XTKJ_praktik membuat flowchart mencari luar lingkaran)
  2. Kumpulkan hasil pekerjaan melalui ketua kelas ATAU kirim ke email bapak dengan SUBJEK contoh: Tugas membuat flowchart

Selamat bekerja
